Leiding lokaliseren — het onzichtbare zichtbaar maken vóór u de eerste schroef draait

Onder, achter en in elke woning, elk bedrijfspand en elk stukje grond loopt een complex netwerk van leidingen en kabels dat niemand meer letterlijk ziet: waterleidingen, gasleidingen, elektriciteitskabels, CV-buizen, vloerverwarmingsslangen, afvoer- en rioolbuizen, data- en telecomkabels. In oude panden is het tracé vaak onbekend. In nieuwere panden staan leidingen op tekening, maar wijken tijdens de bouw regelmatig af. Bij verbouwingen, renovaties en zelfs bij simpele werkzaamheden als een schilderij ophangen of een nieuwe keukenkast plaatsen, is het cruciaal om vóóraf precies te weten waar deze leidingen zitten.

Leidinglokalisatie (ook bekend als pipe and cable detection, leidingopsporing of leidingtracering) is de techniek waarmee wij met professionele meetapparatuur onzichtbare leidingen en kabels detecteren, volgen en in kaart brengen — zonder iets aan te raken of open te breken. Of u nu een particuliere woningeigenaar bent die een gat wil boren voor een nieuwe radiatorsteun, een loodgieter die zeker wil weten waar de vloerverwarming ligt vóór een reparatie, of een aannemer die op het punt staat een uitbouw te fundareren: zonder leidinglokalisatie werkt u met een blindgeleid schot. Mét lokalisatie: precies weten, gericht werken, geen schade.

In ons arsenaal hebben wij de meest geavanceerde leidinglokalisatie-apparatuur in Nederland beschikbaar: RIDGID SeekTech SR-24 LE, Sewerin LD6000 met leidinglokalisatiemodus, grondradar (GPR) voor non-metalen leidingen, en specialistische apparatuur voor specifieke materialen en situaties. Samen met jarenlange praktijkervaring vinden wij elk leidingtracé — ook als er geen tekeningen meer zijn.

Wat is leidinglokalisatie precies?

Leidinglokalisatie is een verzamelnaam voor alle technieken waarmee we verborgen leidingen en kabels — in wanden, vloeren, plafonds of onder de grond — opsporen en in kaart brengen zonder iets te beschadigen. Afhankelijk van het leidingmateriaal en de omgeving gebruiken wij verschillende detectietechnieken, die vaak in combinatie worden ingezet voor het meest complete resultaat.

Het principe verschilt per techniek. Metalen leidingen worden gedetecteerd via elektromagnetische velden die van nature rondom elke geleider aanwezig zijn, of die we actief opwekken met een zender. Niet-metalen leidingen (PVC, PE, HDPE, betonriolering) vereisen andere methoden zoals grondradar of een speciale sonde. Spanning-voerende kabels zenden een 50 Hz-signaal uit dat met een passieve detector opgevangen wordt. Leidingen met water kunnen akoestisch worden getraceerd via de LD6000.

Hoe werken de verschillende lokalisatie-technieken?

Een professionele leidingopsporing vereist gereedschap op maat van het leidingtype en de situatie. Onze vijf hoofdtechnieken:

Hoe verloopt een leidinglokalisatie-onderzoek?

Een professioneel lokalisatie-onderzoek volgt altijd een vaste werkwijze — zowel om volledigheid te garanderen als om juridische en verzekeringstechnische bewijskracht te hebben.

Stap 1 — KLIC-melding en voorbereidende documentatie

Voor onderzoeken op openbaar gebied (onder stoep, weg, trottoir) starten we altijd met een KLIC-melding bij het Kadaster. Binnen 24 uur ontvangen we kaarten van alle bij Kadaster geregistreerde nutsleidingen in het onderzoeksgebied. Voor onderzoek op privéterrein vragen we beschikbare bouwtekeningen en eerdere rapportages op.

Stap 2 — Situatieanalyse en inspectieplan

Aan de hand van beschikbare gegevens en het doel van het onderzoek maken we een inspectieplan: welke leidingen moeten getraceerd worden, welke technieken passen, waar moeten referentiepunten liggen voor zender-aansluiting? Bij complexe situaties bezoeken we vooraf de locatie.

Stap 3 — Aansluiten zender en eerste tracering

We sluiten de zender aan op een bereikbaar punt van de leiding — meestal een afsluiter, kraan, meterkast of hoofdschakelaar. Met de ontvanger volgen we vervolgens het signaal. Kruisingen, aftakkingen en onverwachte bochten worden ter plekke genoteerd en gemarkeerd.

Stap 4 — Markering op het oppervlak

Elke leiding markeren we op de grond of vloer met de kleur volgens de CROW-publicatie 250:

• Blauw — drinkwaterleidingen
• Geel — gasleidingen (en kleurgele lint-markering)
• Rood — elektriciteitskabels
• Oranje — telecom-, data- en signaalkabels
• Bruin — riolering en afvoer
• Paars — stadsverwarming / warmtenet
• Roze — overige of onbekende leidingen

Stap 5 — Diepte-indicatie en contextmetingen

Naast horizontaal traceren meten we de diepte van elke leiding. Bij zeer kritische situaties (vóór graafwerk op leidingenconcentraties) voeren we aanvullende meting met grondradar uit om onverwachte kruisingen te detecteren.

Stap 6 — Rapport met plattegrond en GPS-data

Het onderzoeksrapport bevat: plattegrond met alle leidingtracés op schaal, GPS-coördinaten van referentiepunten, foto's van markeringen op locatie, gebruikte technieken en detectie-nauwkeurigheid, en adviezen voor voorzichtig graven/werken. Dit rapport is juridisch bruikbaar bewijs bij graafschade-geschillen.

Waarom altijd eerst leidingen lokaliseren?

De vraag is niet óf leidinglokalisatie zinvol is — de vraag is wat het je kan kosten als je het niet doet. Vijf concrete redenen om altijd eerst te lokaliseren:

1. Voorkomen van persoonlijk letsel

Een elektriciteitskabel aanboren levert meer op dan een gekrulde boor: het kan ernstig tot dodelijk persoonlijk letsel geven. Een gasleiding raken kan explosie veroorzaken. Dit zijn geen theoretische risico's — ze gebeuren in Nederland dagelijks. Leidinglokalisatie is primair een veiligheidsmaatregel.

2. Voorkomen van enorme schade en reparatiekosten

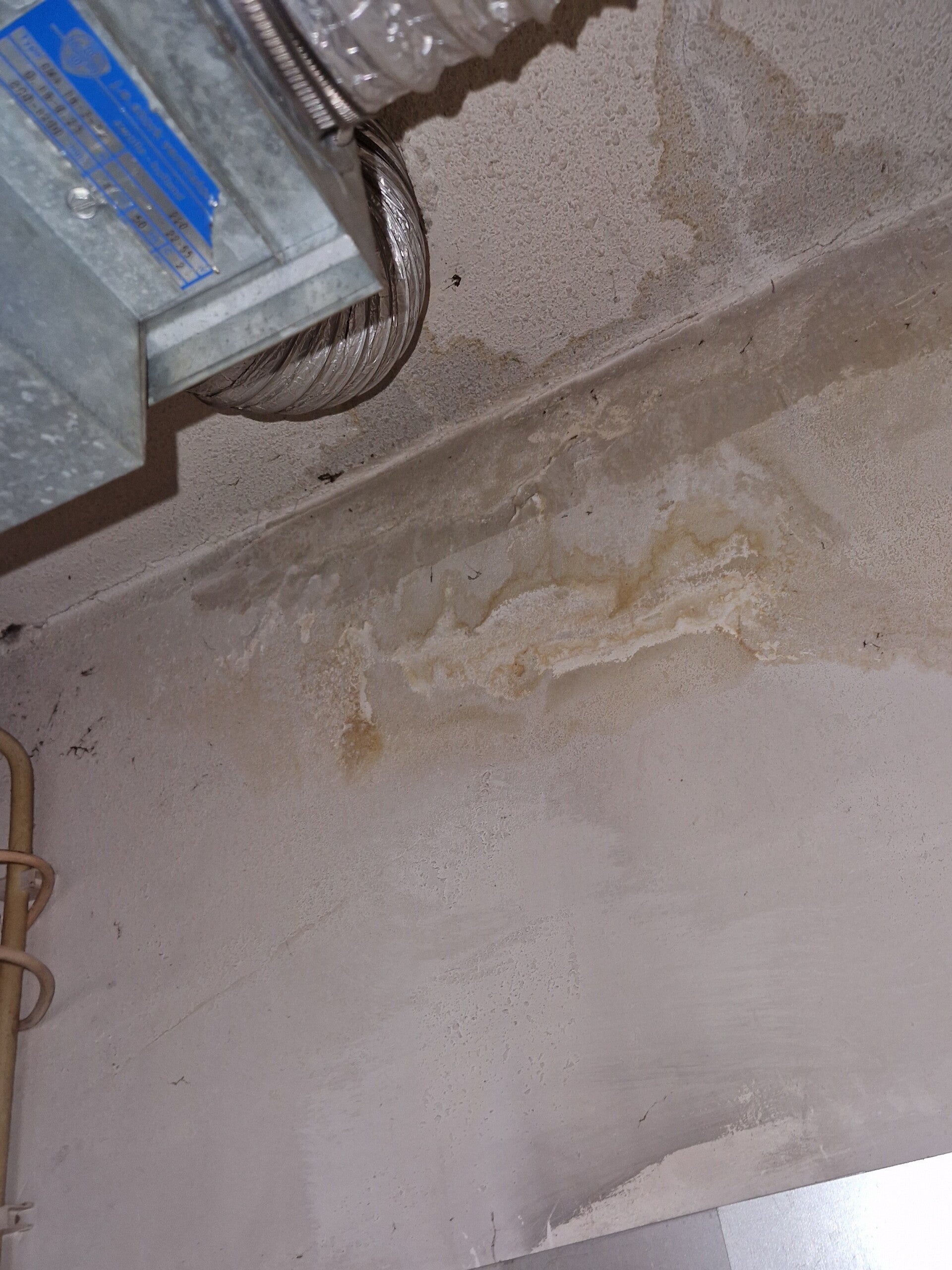

Een waterleiding doorboren in de muur boven een stopcontact: waterschade aan stopcontact, elektrische installatie, gipsplaat, vloer, mogelijk ondergelegen plafond. Reparatiekosten lopen snel in duizenden euro's, soms met dagen tot weken waarin uw ruimte onbruikbaar is. Een vloerverwarmingsslang doorboren: cementdekvloer uitbreken, opnieuw leggen, tegels eraf, tegels terug. Gemiddeld €3.000–€8.000 herstelkosten.

3. KLIC-verplichting en juridische aansprakelijkheid

In Nederland ben je als graver (particulier of zakelijk) verplicht een KLIC-melding te doen bij het Kadaster voordat je machinaal gaat graven op openbaar én privéterrein dieper dan 50 cm. Graven zonder KLIC-melding leidt bij schade tot volledige aansprakelijkheid voor alle kosten. Leidinglokalisatie bovenop KLIC geeft extra zekerheid en verdediging tegen claims.

4. Bewijsdossier voor verzekering en geschillen

Wanneer een lekkage ontstaat na uw werkzaamheden, is de hamvraag: heeft ú de leiding geraakt, of was die al beschadigd? Met een leidinglokalisatie-rapport vóórdat u aan het werk ging, heeft u onweerlegbaar bewijs van de uitgangssituatie. Dat maakt discussies met verzekering, aannemer of verhuurder veel eenvoudiger.

5. Kennis ook voor toekomstig onderhoud

Het rapport en de plattegrond die u van ons ontvangt, is niet alleen bruikbaar voor uw huidige project — ook bij toekomstige verbouwingen, onderhoudswerkzaamheden of bij verkoop van het pand kunt u het hergebruiken. Een vast installatiedossier is een eenmalige investering die jarenlang waarde houdt.

Wanneer is leidinglokalisatie verplicht of sterk aanbevolen?

In de praktijk zien wij bepaalde situaties waarin leidinglokalisatie absoluut onmisbaar is — om veiligheidsredenen, verzekeringstechnische redenen of pure economische redenen:

Vóór álle graaf- en boorwerkzaamheden

• Machinaal graafwerk dieper dan 50 cm — KLIC-meldingsplicht
• Handmatig graafwerk in tuin, oprit of terrein
• Boren in muren of vloeren — vooral keuken-, badkamer- en verwarmingsomgevingen
• Vóór schroeven in binnenwanden bij dikke wanden of twijfel
• Beton boren in vloer met vloerverwarming
• Funderingswerk of palen slaan

Tijdens bouw, verbouw en renovatie

• Uitbouw of serre aanleggen — waar lopen bestaande leidingen onder het bouwgebied?
• Verbouwing badkamer of keuken — leidingenkaart maken vóór inbouw
• Renovatie oude woning — waar lopen de oude leidingen werkelijk?
• Vloeren vervangen — controleren op aanwezigheid vloerverwarming of afvoeren
• Muren doorbreken — in elke wand kunnen leidingen lopen, zelfs "muurtjes" die niet dragend lijken
• Plafonds open maken — vooral bij appartementen (leidingen buren)

Bij vermoedelijke verborgen lekkages

• Lekkage zonder zichtbare bron — eerst leidingtracé in kaart, dan gericht onderzoek
• Onbekend leidingverloop in oudbouw — vaak komt lokalisatie vóór de eigenlijke lekdetectie
• Gesloten renovaties — pand dat al is ingericht maar lekkage heeft

Bij aankoop en verkoop

• Bouwkundige aankoopkeuring — kennis van leidingwerk als onderdeel van dossier
• Taxatie van oudbouw of monumentaal pand
• Oplevering nieuwbouw — verifiëren of leidingen liggen zoals op tekening
• Overdracht bedrijfspand — volledig dossier voor nieuwe eigenaar

Hoezo noodzakelijk? — met vs. zonder leidinglokalisatie

Waar passen wij leidinglokalisatie toe?

Binnen in woningen en bedrijfspanden

• Muren — vóór gaten boren voor keukenkasten, wandcontactdozen, airco's of schappen
• Vloeren — vóór stofbinding, parket of nieuwe tegelwerk leggen
• Plafonds — vóór verlaagde plafonds, inbouwspots of leidingkokers verwijderen
• Badkamers en keukens — complete leidingkaart vóór verbouwing
• Zolders en kruipruimten — leidingverloop in kaart brengen

Buiten op terreinen en openbaar gebied

• Tuinen — vóór aanleg vijver, terras, schutting, palen, bomen planten
• Opritten — vóór machinaal graven voor kabels, waterleiding of putten
• Bedrijventerreinen — ondergrondse nutsinfra in kaart brengen vóór bouwactiviteiten
• Agrarische terreinen — water- en elektraleidingen tussen gebouwen
• Openbare wegen — bij werkzaamheden aan of onder de weg (altijd met KLIC-melding)

In bijzondere omstandigheden

• Monumentale panden — waar oude leidingen niet op tekening staan
• Oudbouw zonder documentatie — compleet herinventarisatie leidingwerk
• Industriële installaties — proces-, koel- en utiliteitsleidingen
• Sportterreinen, golfbanen, recreatieparken — uitgebreide ondergrondse infra
• Cultuurhistorische locaties — opsporing zonder archeologische schade

Praktijkvoorbeelden — wat er fout had kunnen gaan

Leidinglokalisatie voor professionals

Veelgestelde vragen over leidinglokalisatie
